Base Block Iridium – устройство для мониторинга маломерного флота

Base Block Iridium — спутниковый GPS/ГЛОНАСС терминал с возможностью передачи координат из любой точки планеты даже при отсутствии сотовой сети. Это устройство создавалось для контроля маломерного флота, но специалисты компании-интегратора ООО «Видар» на его основе разработали систему мониторинга ледокола ПАО «Норильский Никель». Морской комплект Galileosky Base Block Iridium работает на базе терминала Galileosky с модулем спутниковой связи Iridium.

В этой статье мы расскажем, как обычно используют Base Block Iridium и какие результаты получили исследователи благодаря модернизации устройства для ледокола ПАО «Норильский Никель».

Особенности устройств для контроля маломерного флота

Устройства мониторинга маломерного флота используют, чтобы:

  • Контролировать позицию, курс и скорость судна
  • Следить за регулярностью передачи отчетов
  • Отмечать время прохождения контрольных точек

Все эти функции должны работать в любых условиях, поэтому на морском рынке России для маломерного флота очень востребованы спутниковые трекеры и маяки, которые позволяют контролировать технику в любой точке планеты.

К ним есть еще несколько важных требований:

  • надежность,
  • доступная цена,
  • достаточный объем месячного трафика,
  • соответствие требованиям законодательства о соблюдении правил передачи данных в пограничных зонах в пограничные органы.

Кроме того, важно учитывать, что на маломерном судне часто нет бортовой сети, поэтому такое устройство должно быть автономным с функцией двойного питания. Это значит, что оно может работать как от сети судна, так и от встроенных аккумуляторов.

Размер также имеет значение — место для размещения радиооборудования на маломерных судах ограничено. Поэтому для таких задач подходят малогабаритные устройства на базе системы спутниковой связи Iridium, а точнее на базе сервисов Iridium SBD и Iridium LBS.

Преимущество выбранных сервисов передачи коротких сообщений в их отказоустойчивости. Стандартного размера сообщения в 340 байт для модема Iridium SBD 9602 хватит не только для передачи позиционной информации, но и для двустороннего обмена короткими сообщениями.

Base Block Iridium: от контроля маломерных судов до мониторинга ледокола

Эксперты ООО «Видар» совместно с Galileosky реализовали решение под названием «Морской комплект Galileosky Base Block Iridium».

В базовой комплектации у терминала Galileosky Base Block Iridium степень защиты корпуса IP54, три внешние антенны и кабель длиной 3м. Специалисты компании-интегратора адаптировали оборудование под экстремальные условия: добавили гермобокс со степенью защиты IP67 и соединили кабелем с блоком управления.

Блок представлен в двух вариантах: в виде бокса с кнопкой, либо бокса с кнопкой и трехпозиционным ключом. Положение ключа соответствует статусам:

1 — оборудование выключено,

2 — оборудование работает от бортовой сети и внутренних аккумуляторов,

3 — только от внутренних аккумуляторов.

В обоих вариантах блок управления снабжен предохранителем на 2 А, кнопкой без фиксации с подсветкой, входом бортового питания 9-39В постоянного тока и выходом на терминал. Длина кабеля от терминала до блока управления до 30 м, что позволяет установить гермобокс с терминалом на палубе, а блок с кнопкой на капитанском мостике или в любом другом помещении.

Рекомендуется устанавливать терминал на борту судна на специальном креплении из нержавеющей стали, которое крепится хомутами на горизонтальную или вертикальную трубу.

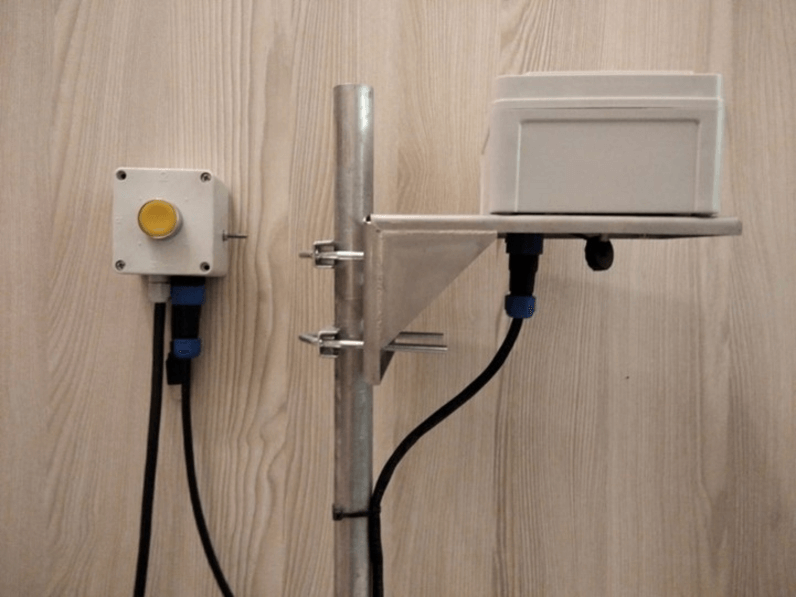

«Морской комплект Galileosky Base Block Iridium» на разъемах IP68 и нижним выводом. Вариант с блоком управления с кнопкой.

Управлять терминалом можно через программу «Конфигуратор». Это заводская программа, которая позволяет настраивать, диагностировать и вносить изменения в работу GPS/ГЛОНАСС устройства. Чтобы блок можно было подключить к компьютеру, его дополнили USB-выходом.

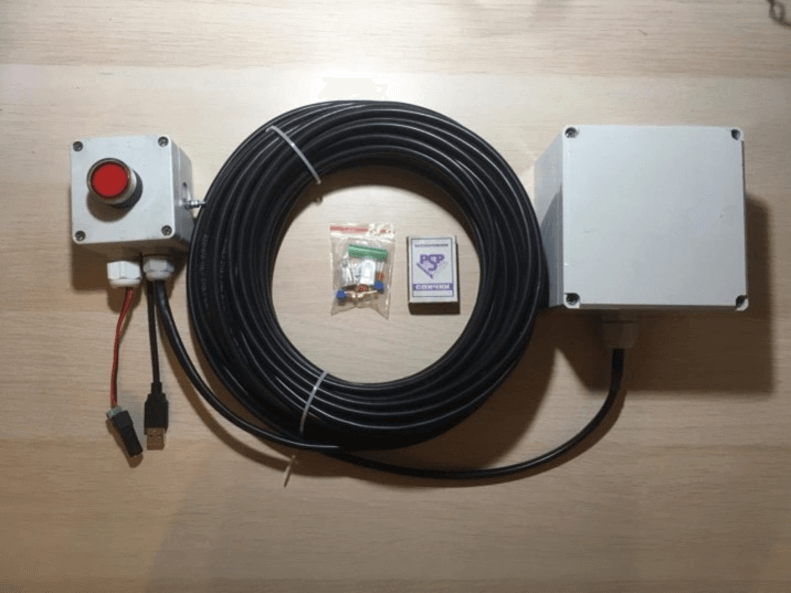

Прототип «Морского комплекта Galileosky Base Block Iridium» с боковым выводом и гермовводами.

Интегратор создал алгоритм работы системы мониторинга с помощью технологии самостоятельного программирования Easy Logic. Как он работает:

1. Блок управления автоматически диагностирует состояние терминала.
Если индикация на блоке управления отсутствует, то устройство выключено.
Если индикатор мигает с частотой 1 раз в секунду, значит отсутствует сигнал GPS/ГЛОНАСС или нет сигнала Iridium, мигание говорит либо о процессе настройки, либо об ошибке. Для настройки достаточно 1 минуты, но важно помнить, что терминал должен быть размещен на улице с открытой видимостью неба. Для устойчивой работы оборудования достаточно ¼ полусферы открытого неба.

2. Нажав на кнопку более 3-х секунд, можно отправить внеочередное сообщения по каналу GSM и Iridium SBD. При успешной отправке индикатор в кнопке мигнет 2 раза. Работа устройства в настоящее время осуществляется в режиме онлайн, т.е. отчеты о местоположении передаются с минимальными задержками.

3. Если произошло 3 неуспешных попытки передачи в течение 10 минут, то отчёт о местоположении не будет зафиксирован. В ближайшем будущем специалисты ООО «Видар» добавят функцию передачи отложенных отчетов.

Морской комплект Galileosky Base Block Iridium в полевых условиях

Зимой маломерные суда находятся на отстое — это дало возможность проверить систему в самых суровых условиях в Арктике на ледокольном судне «Мончегорск» ПАО ГМК «Норильский никель».

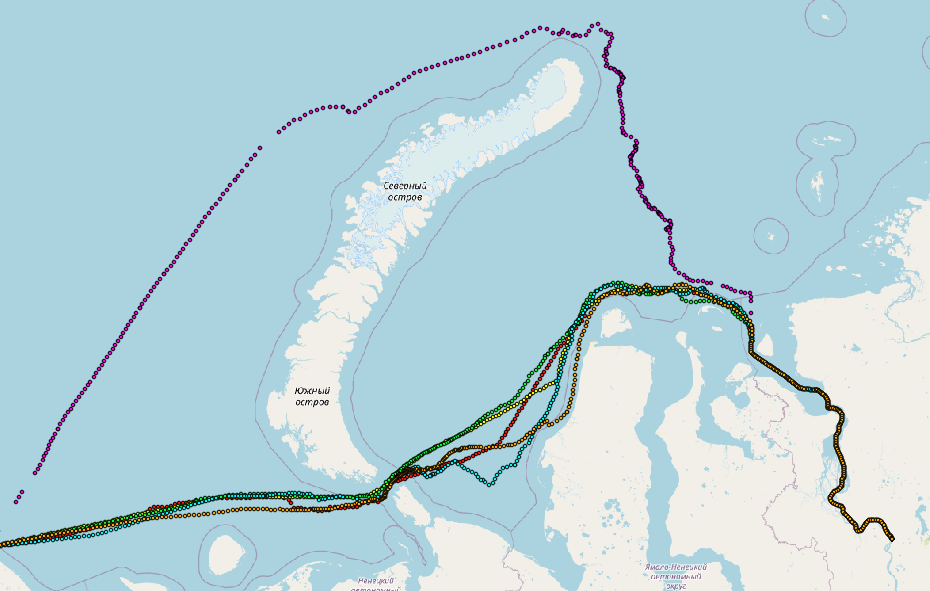

За два месяца судно совершило 6 рейсов по маршруту Мурманск-Дудинка. Причем из-за особо тяжелой ледовой обстановки в проливе Карские Ворота один рейс судно совершило, обойдя архипелаг Новая Земля с севера. Это превышает 77 град. С.Ш., что еще раз подчеркивает преимущество использования единственной в мире по-настоящему глобальной системы спутниковой связи Iridium, построенной на группировке низколетящих спутников.

Доля пропущенных отчетов во время испытаний составила 1,1% (потеряно 46 отчетов из 4260). Стабильность мониторинга «Морского комплекта Galileosky Base Block Iridium» близка к 100%: устройство работало при температуре −39 градусов, когда другое штатное оборудование отказывало.

Стоимость мониторинга в месяц при передаче отчетов каждые 20 мин составила: 31 сутки * 72 отчета в сутки * 13 байт (длина одного отчета) = 29016 байт, что укладывается в стандартный тарифный план SBD-30, как и у оборудования других производителей. Отчет о позиции содержит координаты, курс, скорость и отметку времени. Его длина составляет 13 байт.

Сейчас специалисты ООО «Видар» управляют устройством дистанционно, только через канал GSM по специальным телематическим тарифам 150 руб/месяц. Это незначительно удорожает мониторинг, но позволяет диагностировать, производить обслуживание и обновлять ПО терминала дистанционно. Как отмечает генеральный директор ООО «Видар» Павел Соколов, возможность удаленного управления в современном мире является несравнимым преимуществом.

По материалу Galileosky.
